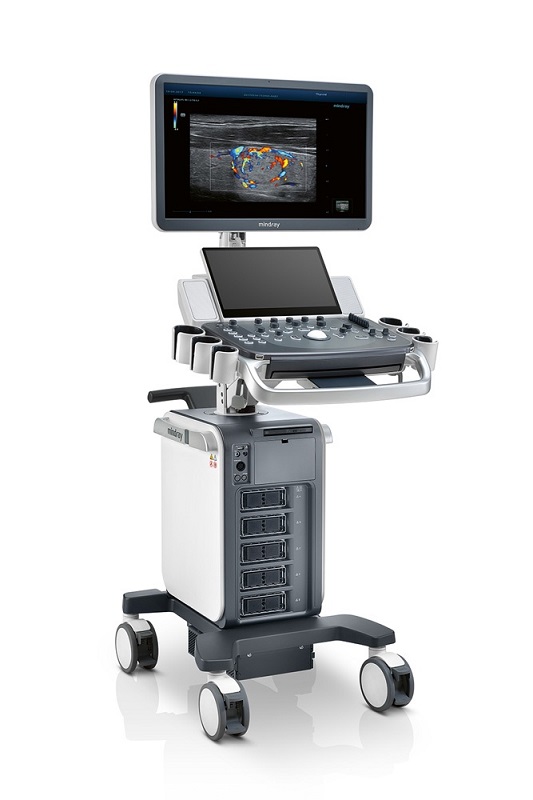

УЗИ аппарат Mindray DC-90 X-Insight

Производитель позиционирует эту систему, в большей степени, как предназначенную для исследований в области женского здоровья, хотя по сути она является универсальной машиной и подходит для ультразвуковых исследований не только в гинекологии и акушерстве, но и, например, в кардиологии и общей диагностике.

Преимущества

Основные преимущества новой системы заключаются в улучшенном «двойном» процессоре и такой технологии как iClear+ — это адаптивный режим шумоподавления второго поколения (при том, что во всех других моделях серии DC есть в базе этот же режим первого поколения). Так же, благодаря улучшенному процессору, система предлагает чуть лучшую визуализацию в 3D/4D режимах.

Так же в DC-90 появились:

• Fusion — технология совмещения в реальном времени на экране сканера УЗ-изображения  и КТ/МРТ картинки;
• Glazing Flow (аналог Radiant Flow у аппаратов GE) —  псевдообъемная визуализация кровотока. Ранее была доступна только на системах серии Резона;
• Smart Planes FH — автоматическое получение стандартных срезов сердца плода из объемного изображения (работает с 4D датчиками). Ранее была доступна только на системах серии Резона;
• RIMT — автоматический расчет толщины комплекса интима-медиа радиочастотным методом (в реальном времени). Ранее была доступна только на системах серии Резона и MX7;
• Линейный датчик для исследования кожи L20-5E, который был доступен у DC-70, но отсутствовал у DC-80;
• Совершенно новый для серии DC универсальный линейный датчик L14-3WE (256 элементов, апертура 55 мм). Ранее был доступен только на системах серии Резона.

Базовая конфигурация Mindray DC-90

• 23.8″ LED монитор высокого разрешения
• Командный сенсорный экран 13.3 дюйма, с технологией распознавания жестов и регулируемым углом наклона

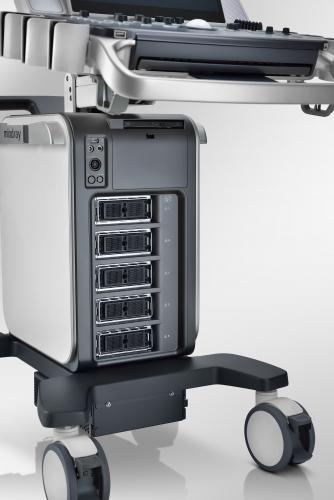

• До 5 активных портов для датчиков
• Режимы сканирования: B/M/Цветовой допплер CDI/Цветной M/Энергетический допплер
• PD/Направленный энергетический допплер Dir.PD
• Импульсно-волновой допплер (включая режим высокой частоты повторения импульсов HPRF)
• PSH™ — гармоника с фазовой инверсией
• iBeam™ — режим многолучевого компаундинга
• iClear™ — адаптивный режим шумоподавления
• iTouch™ — автоматическая оптимизация изображения
• iZoom™ — полноэкранный режим ультразвукового изображения
• Echo Boost™ — режим улучшенной визуализации для кардиологии
• HDR Flow — режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких
• Depth VR — улучшенное пространственное отображение объемных данных
• Smart Track — автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема
• Сохранение информации в формате «сырые данные»
• Гибридный жесткий диск (120GB SSD & 1TB HDD) с программой ведения базы данных пациента
• iStation™ — DVD-RW привод, HDMI выход и порты USB 3.0
• Встроенный Wi-Fi адаптер
• MedSight™ — передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM Вasic на ультразвуковом сканере необходима для работы с устройствами на IOS)
• MedTouch™ — управление сканером с электронных устройств врача (доступна для устройств на IOS/Android)
• iScanHelper — встроенное обучающее программное обеспечение
• Держатель для внутриполостного датчика

Возможные аппаратные и программные опции Mindray DC-90

• Physio Module (IEC) — модуль регистрации физиологических сигналов (включает ЭКГ и ФКГ) стандарта IEC
• CW Module — блок постоянно-волнового доплера
• 4D/TEE — модуль для подключения объемных и чреспищеводных датчиков
• Built-in Battery — встроенная батарея для автономной работы
• Sound Touch Elastography (STE) — опция оценки эластичности ткани методом эластографии сдвиговой волны
• Sound Touch Quantification (STQ) — опция количественного анализа жесткости тканей методом эластографии сдвиговой волны
• Natural Touch Elastography — опция оценки эластичности ткани методом компрессионной эластографии, с программой анализа
• UWN Plus Contrast Imaging™ — опция для проведения обследования с применением контрастных веществ
• UWN Plus Contrast Imaging™ QA — пакет для количественного анализа при проведении обследований с применением контрастных веществ
• Volume CEUS — опция проведения обследования с применением контрастных веществ в режиме объемного сканирования
• LVO Contrast — режим проведения исследования левого желудочка с применением контрастных веществ
• Smart 3D™ (Freehand 3D) — трехмерная реконструкция методом «свободной руки»
• Smart Planes CNS — опция автоматического получения стандартных срезов головного мозга плода из объемного изображения
• Smart Face — опция автоматической идентификации лица плода в объемном изображении с удалением артефактов и поворотом изображения
• Smart Pelvic — предустановленные параметры, аннотации, маркеры, отчеты и специализированные полуавтоматические измерения для анализа состояния тазового дна
• Smart FLC — режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения
• Smart OB™ — программа автоматического измерения основных параметров биометрии плода в акушерстве
• Smart NT™ — программа для автоматического определения и расчета толщины воротникового пространства у плода
• iPage Plus™ — режим мультисрезового томографического отображения с регулировкой толщины среза
• CMPR™ — получение среза по произвольной кривой в объемном изображении
• SCV Plus™ — получение произвольного (в т.ч. криволинейного) среза заданной толщины в объемном изображении с одновременным улучшением контрастности
• STIC — программный модуль получения объемного изображения сердца плода с высоким временным и пространственным разрешением в серошкальном и ЦДК-режимах
• Color 3D — опция получения трехмерного изображения в режиме цветового допплеровского картирования / энергетического доплера
• Niche — произвольный выбор сканирующего среза в полученном объемном изображении с одновременным отображением трех плоскостей
• Smart-V™ — программа для автоматического расчета объема и размеров структур, полученных при объемной эхографии
• iLive™ — режим построения объемного изображения с применением технологии виртуальной свето-теневой обработки с возможностью перемещения источника освещения
• iScape™ View — режим панорамного сканирования в реальном масштабе времени
• Auto IMT Package — измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии
• Free Xros M™ — анатомический М-режим
• Free Xros CM™ — огибающий анатомический М-режим
• TDI — тканевой допплер, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI QA — количественный анализ тканевого доплера
• AutoEF — автоматический расчет фракции выброса левого желудочка
• Stress Echo — пакет для проведения и оценки результатов стресс-эхокардиографии
• TT QA — пакет для количественной оценки движения и деформации миокарда на основе регистрации смещения сегментов миокарда сердца
• AutoEF — автоматический расчет фракции выброса левого желудочка
• iWorks™ — автоматизированные рабочие протоколы для всех основных типов исследований
• iNeedle™ — режим улучшенной визуализации иглы при инвазивных процедурах
• iWorks™ — автоматизированные рабочие протоколы для всех основных типов исследований

Программы измерений и расчетов для различных типов исследований

• Shared Service Package (комплексный пакет) — предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• Abdomen/General package — предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований
• Obstetrics package — предустановленные параметры, аннотации, маркеры, программы измерений для акушерства
• Gynecology package — предустановленные параметры, аннотации, маркеры, программы измерений для гинекологии
• Cardiac package — предустановленные параметры, аннотации, маркеры, программы измерений для кардиологии
• Vascular package — предустановленные параметры, аннотации, маркеры, программы измерений для ангиологии, включая транскраниальные исследования
• Small parts package — предустановленные параметры, аннотации, маркеры, программы измерений для исследования малых (поверхностных) органов
• Urology package — предустановленные параметры, аннотации, маркеры, программы измерений для урологии
• Pediatrics package — предустановленные параметры, аннотации, маркеры, программы измерений для педиатрии
• Nerve package — программы для регионарной анестезии
• Emergency & Critical package — предустановленные параметры, аннотации, маркеры, программы измерений для неотложной помощи
• IVF package — предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО (требуется наличие пакета программ измерений и расчетов для гинекологии)
• Pelvic Floor Package — предустановленные параметры, аннотации, маркеры, отчеты и специализированные измерения для анализа состояния тазового дна

Подключение к сети DICOM

• Basic — базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать
• Worklist — опция загрузки списка задач с сервера
• Query/Retrieve — запрос и получение данных пациента и изображений с сервера
• MPPS — опция, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования
• Ob/Gyn S/R — структурированный отчет по акушерству и гинекологии
• Vascular S/R — структурированный отчет по ангиологии
• Cardiac S/R — структурированный отчет по кардиологии
• Breast S/R — структурированный отчет по обследованию молочной железы
• Abdomen — структурированный отчет по абдоминальным исследованиям
